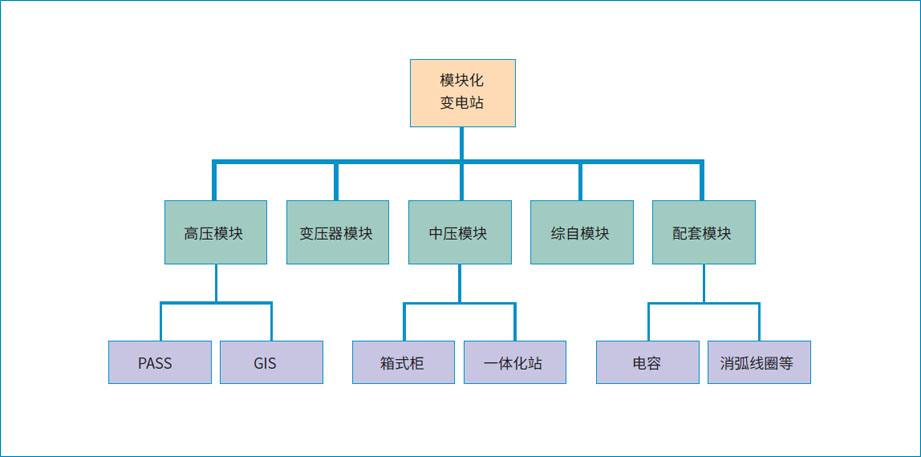

模塊化變電站提出了一種新的建站模式，它是將變電劃分為高壓開關、主變壓器、中壓開關、綜合自動化、中壓配套設備按照功能進行劃分，分為5個模塊：高壓開關功能模塊為進出線采用插拔式電纜連接附件連接的氣體絕緣封閉式組合電器；主變壓器模塊的變壓器高低壓進出線同樣采用插拔式電纜附件結構；中壓出線可根據主變?nèi)萘窟x擇采用多股電纜或硬母線橋的結構，中壓設備選用永磁機構或彈操機構高可靠性的真空斷路器，提高設備的運行可靠性；綜合自動化模塊可根據用戶要求或使用習慣選擇相應產品，實現對整站無人值守的要求；中壓配套設備模塊主要包含無功補償、消弧線圈和所用變壓器等設備，該部分可根據實際情況進行選配；以上各功能模塊除主變戶外安裝外，其余設備均安裝在增強型預制式箱體內，實現每個功能部件實質上的模塊化。各功能模塊在工程內預制完成，并分別進行調試；現場安裝時，各模塊間采用電纜進行連接，然后整體調試，即可完成變電站的建設。相對于常規建站模式，具有各功能模塊標準化程度高、現場安裝周期短等得天獨厚的優勢，目前已得到廣泛的認可和好評。
此種工廠模塊化生產的變電站模式，可以縮短變電站的施工周期；在無須建房的情況下，實現變電站沒有高壓構架和裸露帶電導體，實現真正意義上的全絕緣、全封閉，提高運行的可靠性，并與周?chē)h(huán)境協調，容易選擇建設地點；節省土地資源；降低變電站的整體造價。

產品特點

● 標準化設計，工廠化生產，裝配式建設；
● 選址方便、占地面積小、施工周期短；
● 應用了新材料、新技術，一體化系統集成；
● 優于戶內站效果、綜合性價比高。
滿足國網公司“兩型一化”建站要求，滿足南網公司“3C”綠色電網建站要求，滿足標準配送式智能變電站建站需求，適合行業特殊需求。

環境條件

使用場所： 戶外；
環境溫度： -40℃～40℃；
環境濕度： 相對濕度日均不大于95%；相對濕度月均不大于90%；
設計風速： 不大于30米/秒；
海拔高度： ≤2000米(高于2000米，需進行溝通)；
最熱月平均溫度：35℃；
覆冰厚度： 10mm；
地面傾斜度： 不大于5度；
地震烈度： 不超過8級；
土壤電阻率： 不大于100Ω*M；
地基： 地基承載力特征值fak=150kPa，無地下水影響；
腐蝕： 地基土及地下水對鋼材、混凝土無腐蝕作用。
